危険(安全)体験装置 チェーン巻き込まれ体験装置 CT-100

  1. NST
  2. 危険(安全)体験装置
  3. CT-100
回転速度の違いによる、見た目の危険性と実際のトルクの関係性を学ぶ

チェーン巻き込まれ体験装置

CT-100

回転中のチェーンに巻き込まれた時の危険性を体験する装置です。
皮手袋を着用し回転体に木片(割り箸)を挿入することで、巻き込まれによる衝撃を体験します。

チェーン巻き込まれ体験装置 CT-100

  • チェーン巻き込まれ体験装置
  • チェーン巻き込まれ体験装置
  • チェーン巻き込まれ体験装置

ご購入またはレンタルでのご利用が可能です

メールフォーム、ファックスにてお見積り依頼を承っております。
お気軽にお問い合わせくださいませ。

  • 見積依頼入力フォーム
  • 見積依頼書ダウンロード

本製品でできること

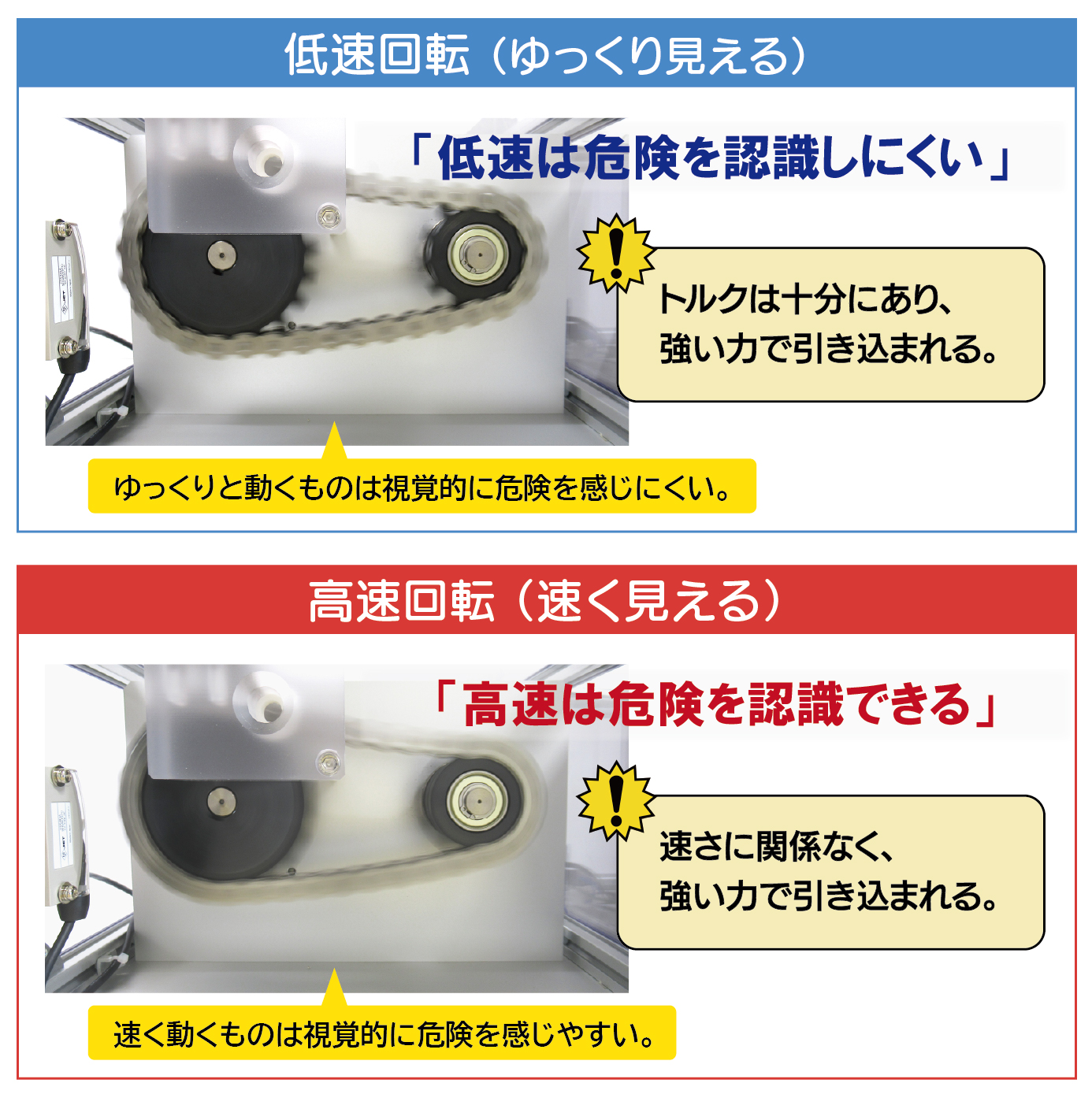

見た目の速度にかかわらず、作動中の回転体は非常に強い力を持っています
低速で回転する回転体は、機械の清掃やメンテナンス等で手を入れてしまうことが非常に多い速度です。
しかし、低速でも割り箸は簡単に折れてしまいます。

高速で回転しているチェーンの危険性を確認
高速で回転するチェーンは、一目で危険であることが認識できます。
高速で回転するチェーンは、一目で危険であることが認識できます。
低速で回転しているチェーンの危険性を確認
速度が遅いと見た目の危険性があまり感じられません。
速度が遅いと見た目の危険性があまり感じられません。
  • 導入をご検討のお客様へ

    カタログダウンロード

  • 製品サポート

    取扱説明書ダウンロード

取扱説明書をダウンロードされるお客様へ

2018年6月以降に販売された製品にはセーフティーセンサーが追加されています。
本サイトからは、セーフティーセンサー仕様の取扱説明書がダウンロードできます。
2018年6月以前にご購入のお客様、またはお持ちの製品がどちらかご不明の場合には、お手数をお掛けしますが弊社までご連絡いただきますようお願い申し上げます。

製品の特長・仕様・活用事例

製品特長

速度設定スイッチを装備
チェーンの回転速度を低速から高速まで4段階で切換え可能です。
速度を変えて体験することで、見た目の危険性と実際のトルクの関係性を体験することができます。
安全機能を装備
ドアセンサーにより、チェーン回転中に扉を開けると回転が停止します。

仕様

モーター 60W、減速比 1/50
回転トルク 89kgf・m
電源 AC100V 単相 50/60Hz 0.5kVA
外形寸法 (架台ありタイプ)
W510mm×D305mm×H1,044mm
(架台なしタイプ)
W510mm×D305mm×H215mm
重量 (架台ありタイプ)29.0kg
(架台なしタイプ)20.0kg

∗ 日本国内での使用を想定した装置です

開発・導入事例

弊社の危険(安全)体験装置は、自動車・鉄鋼・食品等の各種製造会社をはじめ、建設会社、鉄道会社、人材派遣会社など、様々な業種での新入社員教育や工場研修での安全衛生教育ツールとして活用していただいております。
労働災害は、業種や労働環境により想定される危険も様々です。
弊社では、お客様のご要望に応じた装置のカスタマイズや新たな体験装置の開発にも取り組んでおります。

食品会社様 ローラー巻き込まれ体験装置
パート社員による設備清掃中の巻き込まれ事故を防止するため、よりリアルに体験できるように掃除用具を模擬したカスタマイズをさせていただきました。社内の教育訓練の平準化にも取り組まれています。
人材派遣会社様 全国に作られた体験施設に導入していただきました。各施設にて日々労働者の方の安全教育に取り組まれています。
