異音・振動検査装置　異音チェッカー／異物チェッカー NT-100

本製品でできること

こんなお悩みを解決します

NT-100が異音検査の課題を解決

NT-100は、正常品の音（マスター音）と測定対象の音・振動を比較し、異音や異常振動を自動判定する検査装置です。

人の感覚に依存していた異音検査（官能検査）を定量化することで、判定基準の標準化、検査品質の安定化、検査の自動化に貢献します。

• 異音検査を定量化
• 判定基準を標準化
• 検査の自動化・省人化
• 検査データの記録・管理
• 品質の安定化

異音・振動検査の流れ

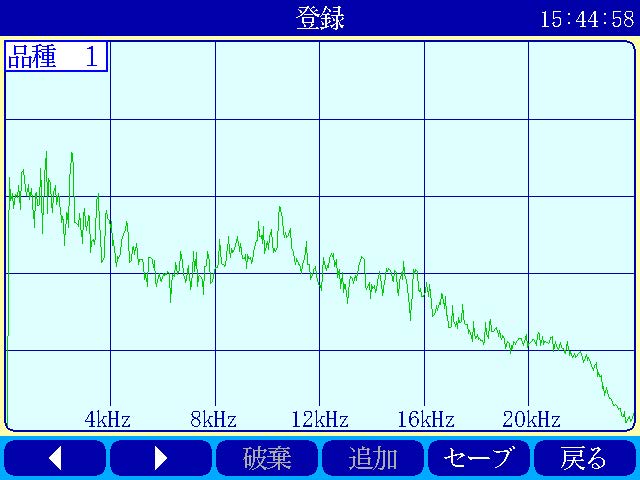

STEP1．良品登録

▼

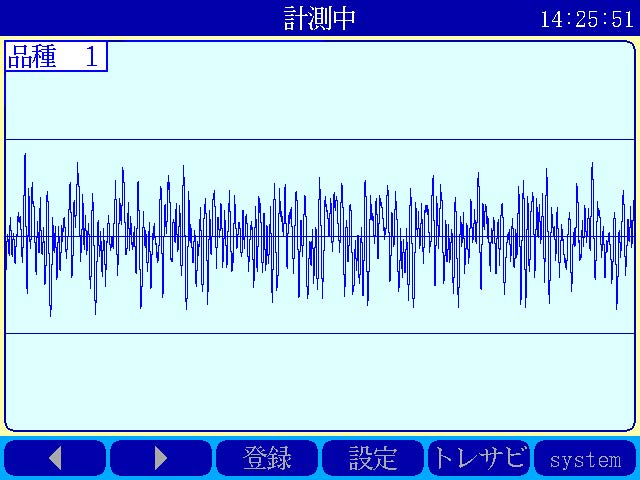

STEP2．検査対象を測定

▼

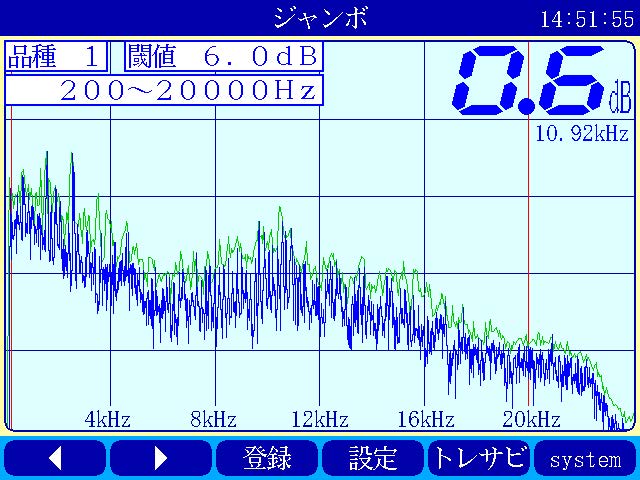

STEP3．比較・自動判定

▼

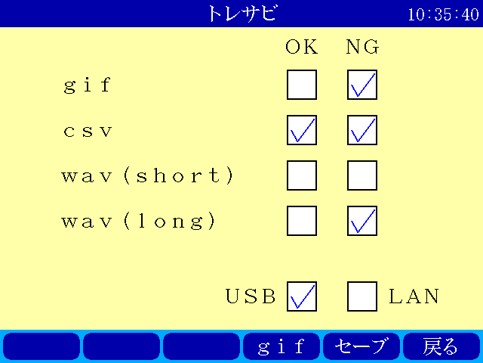

STEP4．判定結果を表示・保存

製品特長

お客様の検査対象に合わせて最適化

測定対象の音や振動の特性に合わせてソフトウェアをカスタマイズ。
検査精度向上と誤判定低減を実現します。

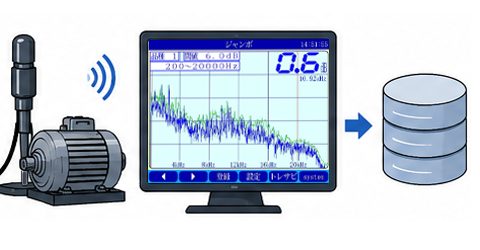

品質保証に欠かせないトレーサビリティ

検査データをUSBメモリへ保存可能。
品質記録の管理や不具合解析に活用できます。

生産ラインへの組み込み対応

インライン設備への導入に対応し、音・振動検査の自動化を実現します。

官能検査の自動化を低コストで実現

合否判定機能に特化することで、導入しやすい価格帯を実現しました。

こんな検査に活用できます

インライン検査からオフライン検査まで対応。モーターやベアリング、ギヤ、アッシー部品など、さまざまな異音・振動検査に活用できます。

異音検査

• モータの異音・振動検査
• 家電製品の異音・振動検査
• ベアリング異音・振動検査
• シャフトの異音・振動検査
• 歯車の異音・振動検査
• ポンプ異音検査
• エンジンベンチの異音・振動検査
• アッシー部品の共振検査

異物混入検査

• マフラー内部のスパッタ混入検査
• 半田屑・ワッシャー混入検査
• ACアダプタ内部異物検査

▼ 実際の検査動画を見る（異物混入）

異音・振動検査とは？

異音・振動検査とは、装置や機器、機械の稼働時に発生する音や振動を測定・解析し、正常品との違いや異音・異常振動の有無を判定する検査です。通常とは異なる音や振動は、組立不良や部品の損傷、摩耗などが原因で発生することがあり、品質不良の早期発見や流出防止のための重要な検査として実施されています。

従来は、作業者が音を聞いて判定する官能検査が一般的でした。しかし、判定基準のばらつきや熟練者への依存といった課題があり、品質の安定化や検査の自動化が求められています。そのため近年では、音や振動を定量的に評価し、客観的な基準で判定する異音検査の導入が進んでいます。

NT-100は、この異音検査を定量化し、人に依存しない安定した検査を実現する異音検査装置です。

基本仕様

A / D	チャンネル数：2CH（マイク入力、振動センサー入力など） 24ビットデルタシグマADコンバータ
D / A	チャンネル数：1CH（テスト信号、警告音など） 24ビットデルタシグマDAコンバータ
サンプリング周波数	最大48kHz
入力形式	マイク入力、振動センサー入力
表示	640×480 カラーTFTモニター（タッチパネル）
表示内容	FFT結果、判定結果の数値、パラメータ
汎用入出力	I / O：8ビット、計測開始トリガ入力、判定結果出力
外部I / F	イーサネット1CH、USB
拡張記憶媒体	USBメモリ、大容量不揮発メモリ
電源	1次：AC100V、内部・I / O電源：DC24V
外形寸法	W220mm×H170mm×D160mm（突起物は含まず）
本体重量	3.0kg

開発・導入実績

検査対象や品質課題に合わせた開発・導入実績をご紹介します。

自動車部品	オイルポンプの振動・異音検査	高価な解析装置を置き換え
自動車部品	マフラー内部スパッタ異音検査	官能検査を自動化
自動車部品	半田屑・ワッシャー混入検査	官能検査を自動化
自動車	サンルーフ動作音・異音検査	官能検査を自動化
自動二輪	エンジンノッキング音検査	高価な解析装置を置き換え
船外機	エンジンバルブ異音検査	官能検査を自動化
電機部品	ACアダプタ内部異物検査	官能検査を自動化
総合電機	振動音の異音検査	官能検査を自動化

※掲載している業界は導入先の一例です。

よくあるご質問

【Q】導入前に評価試験はできますか？

【A】デモ機の貸し出しを行っておりますので、導入前に評価試験を実施いただけます。

【Q】どのような製品に対応していますか？

【A】モーターやベアリング、ポンプ、エンジンなど、さまざまな検査対象に対応しています。

【Q】価格はどのくらいですか？

【A】検査対象をお伺いしたうえで、お見積りをご案内いたします。
