レゾルバ位相計測器 レゾメータ　RM-100

本製品でできること

レゾメータ導入により、現場はこう変わります

• 位相調整を短時間で実施できる
• 測定結果を数値で管理できる（定量化）
• 作業者によるばらつきを低減できる
• 現場で調整作業を完結できる（内製化）

モータの開発・製造現場が抱える課題

モータの開発・製造工程において、レゾルバの位相調整は重要な工程の一つです。
しかし従来のオシロスコープを用いた調整方法では、データの評価に時間がかかるだけでなく、作業者の経験や感覚に依存しやすく、結果にばらつきが生じるという課題がありました。
また、複数の測定機器を組み合わせて使用する必要があるため、構成が複雑になり、機器の状態や外乱の影響を受けやすいという問題もあります。

レゾメータによる課題解決

レゾメータを使用することで、従来の課題を解消し、効率的で安定した測定が可能になります。

• 測定結果を数値として出力できるため、定量的で再現性の高い評価が可能
• レゾメータ単体で測定できるため、機器構成を簡素化
• 測定および評価にかかる時間を短縮し、作業効率を向上

これにより、開発・製造工程における品質評価の精度向上と、工程全体の効率化を実現します。

従来工程との違い（工程設計の比較）

レゾメータを導入することで、工程構成そのものを効率化できます。

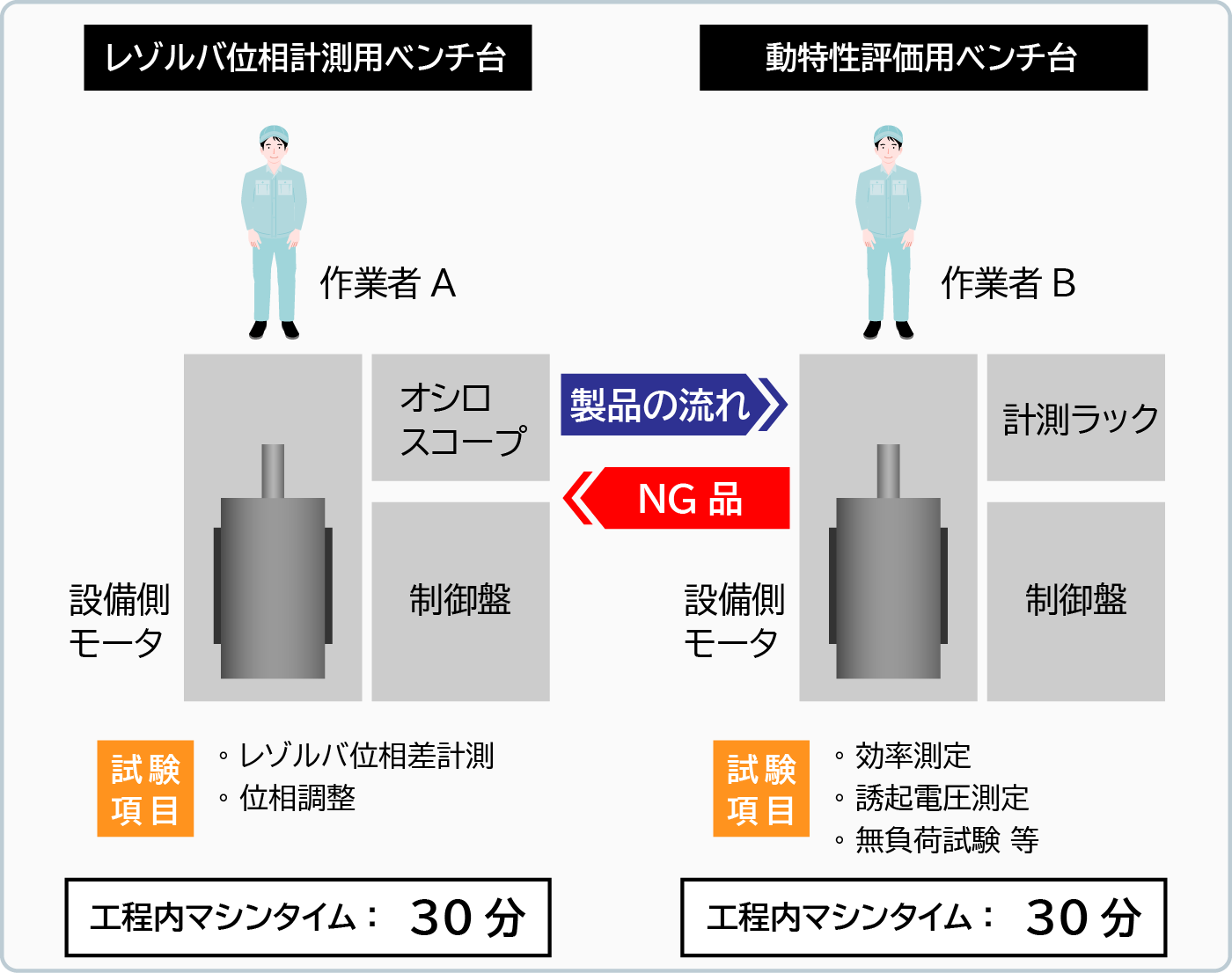

従来の工程では、「レゾルバ位相計測用ベンチ台」と「動特性評価用ベンチ台」がそれぞれ独立しており、計測後にワークを取り付け直す必要がありました。

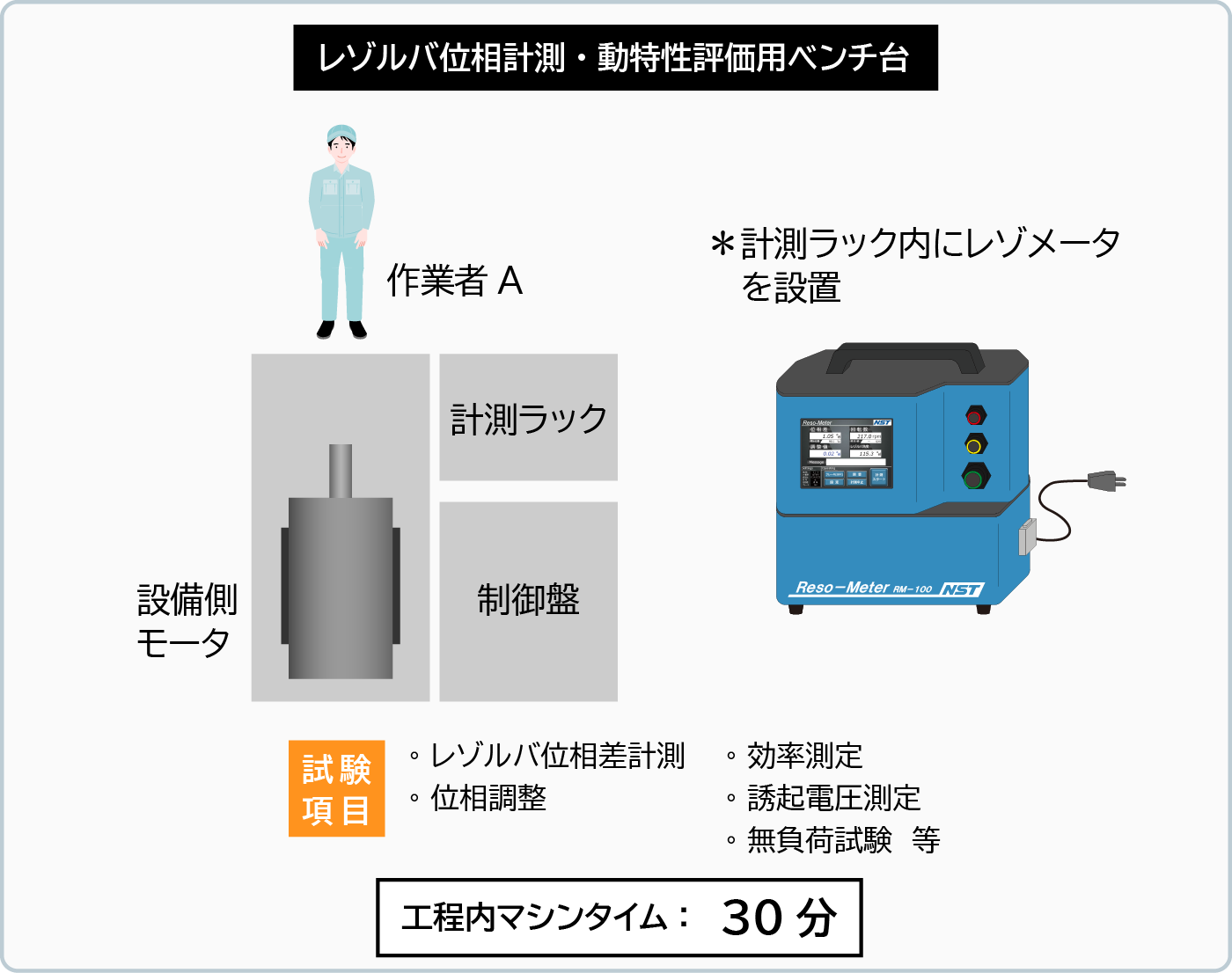

レゾメータを使用することで、位相測定と動特性評価を同一工程内で実施可能になります。

これにより、工程間の移動や再セット作業が不要となり、作業時間の短縮と工程全体の効率化に貢献します。

また、後工程で不合格となった場合でも、ワークを前工程へ戻すことなく、同一工程内で再調整が可能となり、手戻り作業の削減にもつながります。

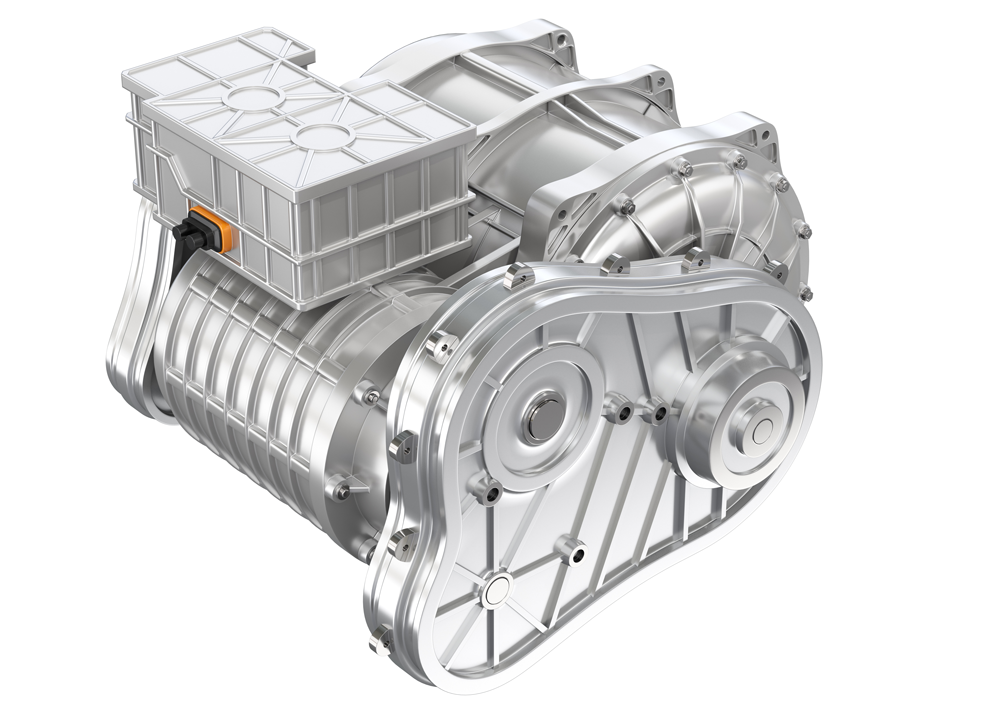

【e-Axle対応】インバータの特性評価用ベンチの構築が可能
レゾメータは、近年主流となっているインバータ一体型モータ（e-Axle）にも対応しています。
位相差の書き込みから効率評価までを1台のベンチ台で実施できるため、 評価工程の一体化と設備の簡素化を実現します。

保守・メンテナンス現場での活用

従来は、ブレーキ交換などでモータを分解した後の位相調整作業は、メーカーへの依頼が必要となる場合が多く、コストや時間の負担が課題となっていました。
レゾメータを使用することで、現場での位相調整作業が可能となり、外部依存を減らすことができます。

• 現場での迅速な調整対応
• メーカーへ返送することなく、現場で位相調整を完結
• メンテナンスコストの低減

これにより、保守作業の効率化と、設備停止時間の短縮に貢献します。

動画で見る、オシロスコープ方式との違い

従来のオシロスコープによる位相調整と、レゾメータによる調整方法を比較。作業手順や調整時間、判断方法の違いを動画でご確認いただけます。

• 専用設備が必要 → 現場で完結
• 人の感覚に依存した調整 → 数値による調整
• 時間がかかる作業 → 短時間で完了
• 作業者によるばらつき → 安定した測定結果

製品特長

簡単操作

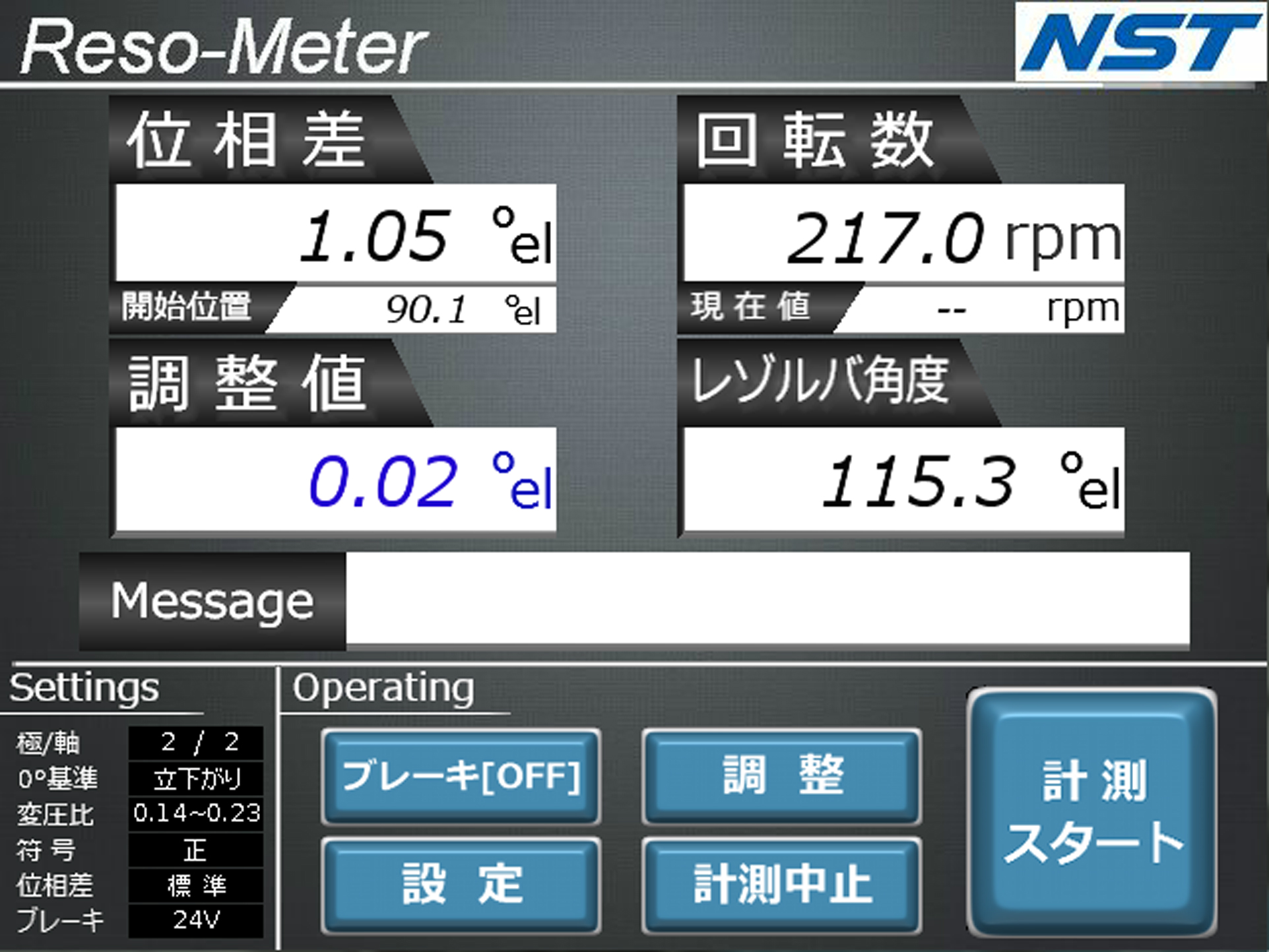

モータを手回しして数値を合わせるだけで、誰でも簡単に位相調整が可能です。
熟練者に依存せず、現場で安定した調整作業を実現します。

安全性

駆動モータを使用せずに計測できるため、過負荷や発熱のリスクがありません。
回転体による巻き込まれや感電のリスクを低減し、安全に作業を行えます。

高精度

計測精度は、±0.1°以内で、正確な精度調整が短時間で可能です。
測定結果を数値で管理できるため、ばらつきのない安定した品質を確保できます。

コスト削減

専用の駆動装置や複雑な測定機器を必要としないため、従来の10分の1程度のコストで導入可能。
設備コストや調整作業にかかる負担を削減し、全体コストの低減に貢献します。

生産性向上

短時間で正確な調整が可能です。
作業時間を短縮し、工程全体の効率化と生産性向上を実現します。

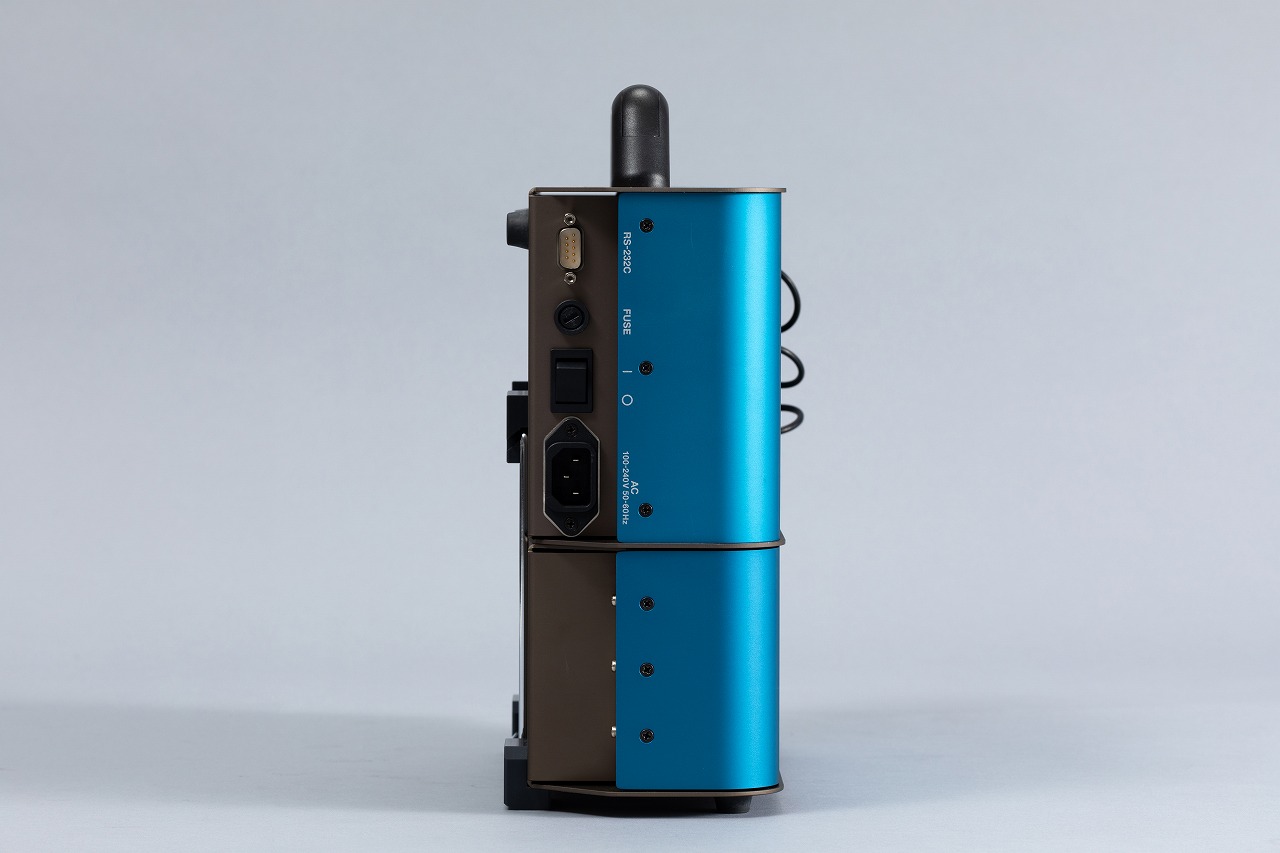

コンパクト・可搬性

軽量・コンパクト設計により持ち運びが容易です。
現場に持ち込んでその場で調整ができるため、対応スピードが向上します。

レゾルバとは？（なぜ調整が必要なのか）

レゾルバとは、モータの回転角度を検出するセンサで、車載モータ（EV・HEV）や産業機械などに広く使用されています。モータの効率的な制御を行うためには、このレゾルバの位置とモータの位置を正確に一致させる必要があります。そのため、レゾルバの位相調整（取付角度の調整）は重要な工程となります。

レゾメータは、この位相調整を簡単かつ高精度に行うための測定装置です。

レゾルバの仕組みや調整方法については、以下のページで詳しく解説しています。

基本仕様

計測内容	モータとレゾルバの位相差 レゾルバの現在角度
計測精度	±0.1°以内 弊社標準環境における標準条件での繰り返し精度
対象モータ	極対数 : 2～9極対、誘起電圧 : 100V以下 極対数設定可能
対象レゾルバ	軸倍角数 : 1～9倍角、変圧比 : 0.14～0.66 軸倍角設定可能
外形寸法	W310mm×H320mm×D120mm
本体重量	3.5kg（付属品含まず）
供給電源	単相AC100V-240V　50/60Hz

活用例

幅広い分野で、調整作業の効率化と品質安定化に活用されています。

モータメーカー	開発・製造工程における位相調整の効率化と定量化に活用。
レゾルバメーカー	レゾルバの評価・調整工程における精度向上と作業の標準化に活用。
産業用ロボット	関節モータの高精度な位置制御に向けた調整・評価に活用。
工作機械	NC制御モータの位置精度向上と安定した加工品質の確保に活用。
自動車産業	EV・パワーステアリング用モータの品質安定化とばらつき低減に活用。
航空宇宙産業	飛行機の制御システムや、宇宙探査機に使用されるモータの位相合わせに活用。
発電設備	タービン制御モータの安定動作と長期信頼性確保に活用。
建設機械関連産業	重機用モータの制御安定化と保守作業の効率化に活用。
物流業	AGV・自動搬送機の稼働安定化とメンテナンス効率向上に活用。
造船業	船舶制御用モータの安定制御と保守負担の軽減に活用。
エレベーター・エスカレーター製造業	位置制御・速度制御モータの安定動作と安全性向上に活用。
シャッターメーカー	開閉制御モータの動作安定化と製品品質の向上に活用。

導入・改善事例

モータ	【課題】 オシロスコープによる位相調整に時間がかかり、作業者ごとに測定結果のばらつきが発生していました。 【導入】 レゾメータを導入し、数値による位相測定・調整に変更。 【効果】 調整作業を短時間で実施できるようになり、作業の属人化を解消。 測定の定量化により、品質の安定化と作業効率の向上を実現しました。
自動車	【課題】 レゾルバ調整工程が熟練者に依存しており、ライン全体での品質のばらつきが課題となっていました。 【導入】 レゾメータを工程に組み込み、誰でも調整できる仕組みに変更。 【効果】 作業者に依存しない安定した調整が可能となり、品質のばらつきを低減。 工程内での完結が可能となり、生産性の向上にもつながりました。
物流	【課題】 モータ分解後の位相調整はメーカーへ返送対応が必要で、時間とコストがかかっていました。 【導入】 レゾメータを導入し、現場での位相調整を実施。 【効果】 メーカーへの返送が不要となり、その場で迅速な調整対応が可能に。 メンテナンスコストの削減と設備停止時間の短縮を実現しました。

よくあるご質問

【Q】当社のモータ・レゾルバでも使用できますか？

【A】レゾメータは幅広いモータ・レゾルバ仕様に対応しています。適用可否についてはお気軽にご相談ください。

【Q】品質監査に必要な書類は用意できますか？

【A】可能です。校正証明書やトレーサビリティ関連書類の発行に対応しています。必要な書類についてはご相談ください。

【Q】導入前に実機で効果を確認できますか？

【A】可能です。お客様のモータやレゾルバを用いた評価・デモについて、お気軽にご相談ください。
