コギングトルク及びセンサリニアリティ測定装置 CG-1000

供試モータのコギングトルク、電気角の角度誤差を自動で測定可能

モータのコギングトルク、及びセンサリニアリティ測定装置です。 (レゾルバ/TMR/エンコーダ)

製品特徴

  • 供試モータのコギングトルク、電気角(レゾルバ / TMR / エンコーダ)の角度誤差を自動で測定することが可能な装置です。
  • 駆動源からの動力伝達部分に独自の構造をとることで、駆動側のコギングトルクの影響を抑制しています。
  • 装置スペースを小さくするため、メカと制御盤を一体化する構造となっています。

基本仕様

対応ワーク三相ブラシレス永久磁石同期モータ、ステッピングモータ、サーボモータ
トルク測定範囲±2.0Nm
トルク測定精度±0.2% of FS(トルク計精度+測定器精度)
トルク測定分解能約6.2μNm(±0.2Nm/16bit)
センサ種類レゾルバ / TMR / エンコーダ
回転数範囲0.1~100rpm
角度測定範囲360°
角度分解能0.1°
角度精度±8秒角
外形寸法W1,000mm×D600mm×H900mm

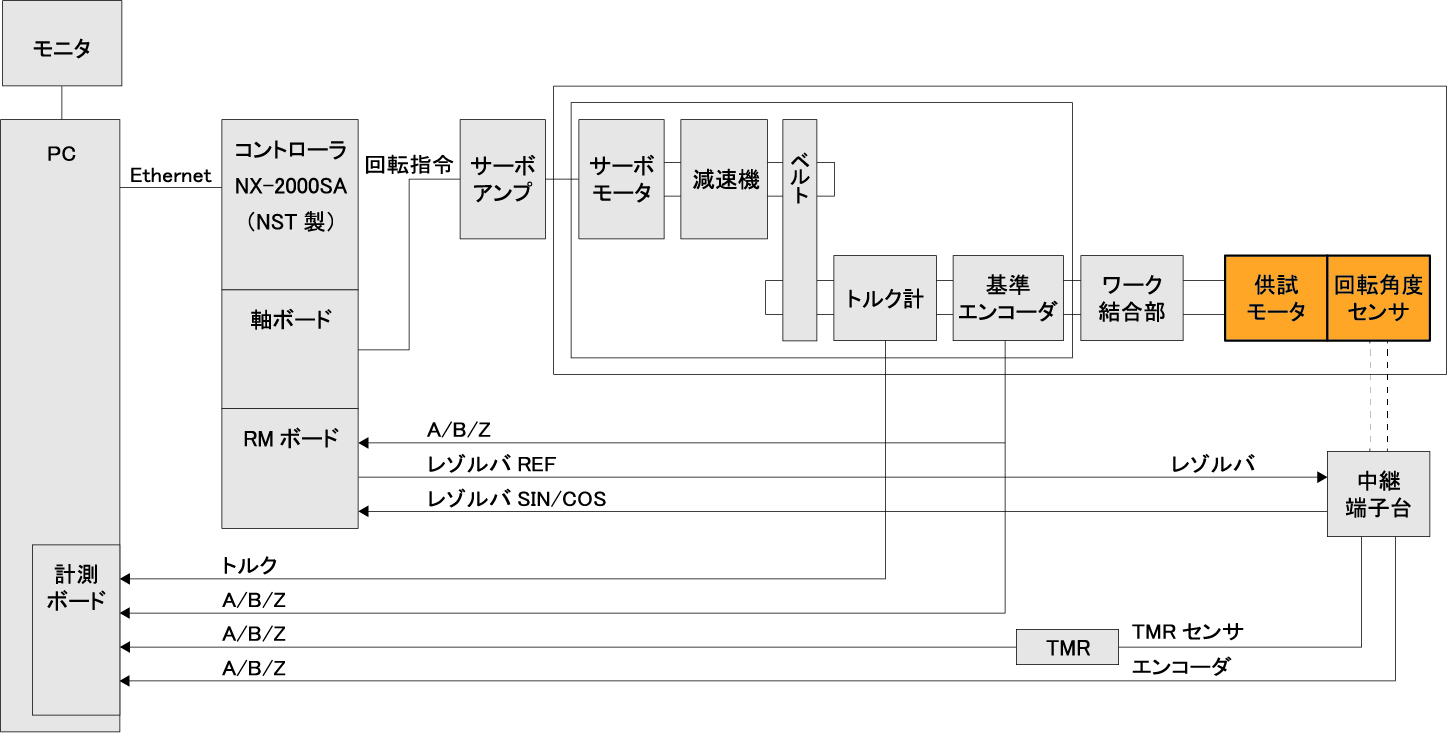

ブロック図
